एआईएसआई मैकेनाइज्ड ब्रिज डिजाइन लोड हो रहा है 60t बड़ा सिंगल स्पैन लोड हो रहा है

डिजाइन लोड हो रहा है ट्रैक लोड हो रहा है 60t बड़ा सिंगल स्पैनयंत्रीकृत पुल

का विवरणडिजाइन लोड हो रहा है ट्रैक लोड हो रहा है 60t मैकेनाइज्ड ब्रिज:

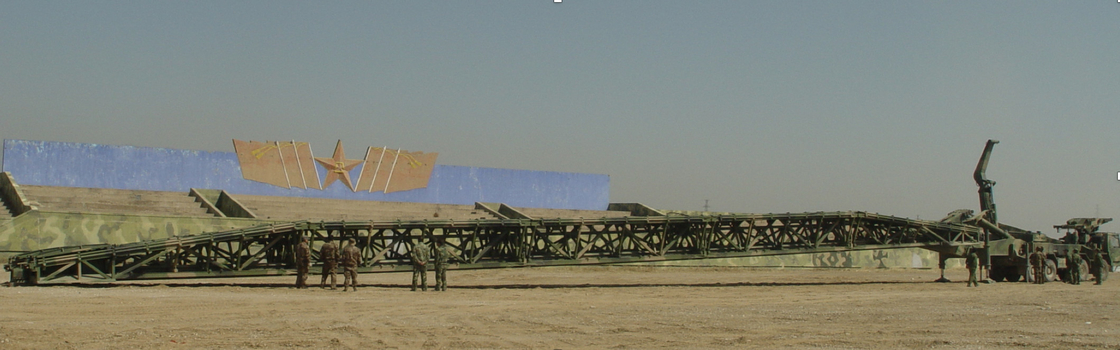

डिज़ाइन लोडिंग ट्रैक्ड लोडिंग 60t बड़ा सिंगल स्पैन मैकेनाइज्ड ब्रिज मशीनीकृत ब्रिज का एक सेट है जिसमें वाहन द्वारा स्वीकार किए जाने वाले लंबे सिंगल स्पैन होते हैं।उपकरणों के एक पूरे सेट में एक इरेक्शन वाहन और ब्रिज बे के साथ छह परिवहन वाहन होते हैं, जिन्हें सभी प्रकार के वाहनों को जल्दी से पार करने के लिए सुनिश्चित करने के लिए एक आपातकालीन पुल में तेजी से इकट्ठा किया जा सकता है।

60t बड़े सिंगल स्पैन मैकेनाइज्ड ब्रिज के डिजाइन लोडिंग ट्रैक्ड लोडिंग का तकनीकी डेटा:

इरेक्शन व्हीकल (3 पुरुषों सहित) का कर्ब वेट: 33t

परिवहन वाहन का कर्ब वजन: 21t

निर्माण वाहन के आयाम (लंबाई × चौड़ाई × ऊंचाई): 13600 मिमी × 3200 मिमी × 3470 मिमी

परिवहन वाहन के आयाम (लंबाई × चौड़ाई × ऊंचाई): 12000 मिमी × 3400 मिमी × 3500 मिमी

डिजाइन लोड हो रहा है: 60t . लोड हो रहा है पर नज़र रखी

पहिएदार (धुरी पर भार) 13t

मैक्स।ट्रैक की गई लोडिंग: 15km/h

मैक्स।पहिएदार लोडिंग: 30km/h

दीर्घायु का उपयोग कर डिजाइन (भर में लोड हो रहा है) 10000 बार

निर्माण की लंबाई: 17m,25.5m,34m,42.5m,51m

निर्माण की चौड़ाई: 4m

बातचीत की गहराई: ± 3m

निर्माण अधिकतम अनुदैर्ध्य ढाल: 10%

निर्माण अधिकतम अनुप्रस्थ ढाल: 5%

निर्माण समय (पूरा पुल) 90 मिनट

पुनर्प्राप्ति समय (पूरा पुल) 90 मिनट

ऑपरेटर: 3 ~ 4 पुरुष (परिवहन वाहनों के चालकों को शामिल नहीं)

परिवेश का तापमान: -41 ℃ ~ ＋50 ℃

मैक्स।गति: 80 किमी / घंटा

न्यूनतम।टर्निंग दीया: 24m

न्यूनतम।ग्राउंड क्लीयरेंस: 300mm

मैक्स।फोर्जिंग गहराई: 700mm

मैक्स।ग्रेडेबिलिटी: 60%

मैक्स।निरंतर माइलेज: 650km

डिजाइन लोड हो रहा है ट्रैक लोड हो रहा है 60t . की मुख्य विशेषताएं बड़ा सिंगल स्पैन यंत्रीकृत पुल:

1 उत्कृष्ट क्रॉस कंट्री प्रदर्शन: क्रॉस कंट्री चेसिस (8×8 इरेक्शन वाहन, 6×6 परिवहन वाहन)

2 बड़ा सिंगल स्पैन: मैक्स।सिंगल स्पैन 51m . तक पहुंचता है

3 कम संरचना इकाई: एक निर्माण वाहन, छह परिवहन वाहन

4 तेजी से निर्माण: 90 मिनट (51 मीटर पुल बनाने के लिए)

5 उच्च मशीनीकरण स्तर, कम श्रम तीव्रता: रिमोट कंट्रोल ऑपरेशन का उपयोग करना

6 कम ऑपरेटर: 3-4 (ड्राइवरों सहित नहीं)

डिज़ाइन लोडिंग ट्रैक्ड लोडिंग 60t बड़े सिंगल स्पैन मैकेनाइज्ड ब्रिज में सभ्य लचीलेपन, बड़े सिंगल स्पैन, विनम्र संरचना, त्वरित निर्माण, उच्च मशीनीकरण और कम जनशक्ति की विशेषता है।इसके अलावा, इसमें उपयुक्त परिवहन और बैंक की अनुकूल अनुकूलता के लाभ हैं।
