आपातकालीन बचाव अस्थायी ब्रिज बातचीत की गहराई ± 3m

आपातकालीन बचाव वार्ता गहराई ±3m मैकेनाइज्ड ब्रिज

का विवरणआपातकालीन बचाव वार्ता गहराई ±3m मैकेनाइज्ड ब्रिज:

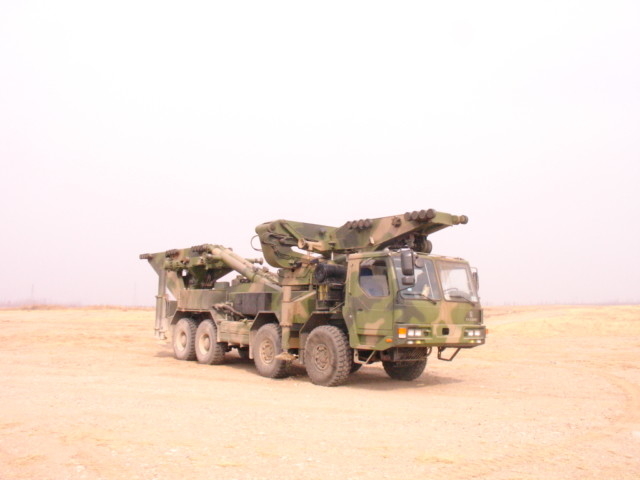

आपातकालीन बचाव वार्ता गहराई ±3m मैकेनाइज्ड ब्रिजएक हैइरेक्शन वाहन द्वारा किए गए अस्थायी बड़े स्पैन ब्रिज उपकरण का सेट, इरेक्शन वाहन द्वारा इरेक्शन और रिट्रीवल ऑपरेशन को पूरा करना, जिसे सभी प्रकार के वाहनों को जल्दी से पार करने के लिए सुनिश्चित करने के लिए एक आपातकालीन पुल में तेजी से इकट्ठा किया जा सकता है।

आपातकालीन बचाव वार्ता गहराई ±3m मैकेनाइज्ड ब्रिज नदियों और सूखी खाइयों सहित बाधाओं को पार करने के लिए 60t तक के ट्रैक लोड या 13t तक के एक्सल लोड वाले सभी प्रकार के वाहनों को सुनिश्चित करने के लिए 17-51 मीटर, 4 मीटर चौड़ा एक अस्थायी पुल को तेजी से खड़ा करने के लिए उपयोग किया जाता है।

आपातकालीन बचाव वार्ता गहराई ± 3 मीटर मशीनीकृत पुल का तकनीकी डेटा:

इरेक्शन व्हीकल (3 पुरुषों सहित) का कर्ब वेट: 33t

परिवहन वाहन का कर्ब वजन: 21t

निर्माण वाहन के आयाम (लंबाई × चौड़ाई × ऊंचाई): 13600 मिमी × 3200 मिमी × 3470 मिमी

परिवहन वाहन के आयाम (लंबाई × चौड़ाई × ऊंचाई): 12000 मिमी × 3400 मिमी × 3500 मिमी

डिजाइन लोड हो रहा है: 60t . लोड हो रहा है पर नज़र रखी

पहिएदार (धुरी पर भार) 13t

मैक्स।ट्रैक की गई लोडिंग: 15km/h

मैक्स।पहिएदार लोडिंग: 30km/h

दीर्घायु का उपयोग कर डिजाइन (भर में लोड हो रहा है) 10000 बार

निर्माण की लंबाई: 17m,25.5m,34m,42.5m,51m

निर्माण की चौड़ाई: 4m

बातचीत की गहराई: ± 3m

निर्माण अधिकतम अनुदैर्ध्य ढाल: 10%

निर्माण अधिकतम अनुप्रस्थ ढाल: 5%

निर्माण समय (पूरा पुल) 90 मिनट

पुनर्प्राप्ति समय (पूरा पुल) 90 मिनट

ऑपरेटर: 3 ~ 4 पुरुष (परिवहन वाहनों के चालकों को शामिल नहीं)

परिवेश का तापमान: -41 ℃ ~ ＋50 ℃

मैक्स।गति: 80 किमी / घंटा

न्यूनतम।टर्निंग दीया: 24m

न्यूनतम।ग्राउंड क्लीयरेंस: 300mm

मैक्स।फोर्जिंग गहराई: 700mm

मैक्स।ग्रेडेबिलिटी: 60%

मैक्स।निरंतर माइलेज: 650km

आपातकालीन बचाव वार्ता की गहराई ±3m मैकेनाइज्ड ब्रिज की मुख्य विशेषताएं:

1 उत्कृष्ट क्रॉस कंट्री प्रदर्शन: क्रॉस कंट्री चेसिस (8×8 इरेक्शन वाहन, 6×6 परिवहन वाहन)

2 बड़ा सिंगल स्पैन: मैक्स।सिंगल स्पैन 51m . तक पहुंचता है

3 कम संरचना इकाई: एक निर्माण वाहन, छह परिवहन वाहन

4 तेजी से निर्माण: 90 मिनट (51 मीटर पुल बनाने के लिए)

5 उच्च मशीनीकरण स्तर, कम श्रम तीव्रता: रिमोट कंट्रोल ऑपरेशन का उपयोग करना

6 कम ऑपरेटर: 3-4 (ड्राइवरों सहित नहीं)

आपातकालीन बचाव बातचीत गहराई ± 3 मीटर मैकेनाइज्ड ब्रिज का उपयोग 17-51 मीटर, 4 मीटर चौड़ा एक अस्थायी पुल को तेजी से खड़ा करने के लिए किया जाता है ताकि सभी प्रकार के वाहनों को 60 टन तक के ट्रैक लोड या 13 टन तक के एक्सल लोड सहित बाधाओं को पार करने के लिए सुनिश्चित किया जा सके। नदियाँ और सूखी खाइयाँ।
