उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | HZ100 पावर पोंटून ब्रिज आपातकालीन उपकरण | प्रकार: | पावर पोंटून ब्रिज |
|---|---|---|---|
| विशेषता: | पुन: प्रयोज्य पुल | भर क्षमता: | एमएलसी80 |
| कैरिजवे चौड़ाई: | 5m | सतह की सुरक्षा: | जंग रोधी कोटिंग्स |
| रंग: | अनुकूलित किया जा सकता है | ||
| प्रमुखता देना: | गहराई 0.8m फ्लोटिंग ब्रिज,पोंटून शेप फ्लोटिंग ब्रिज,मिलिट्री पोंटून ब्रिज गहराई 0.8m |
||
पोंटून आकार गहराई का सामान्य परिचय 0.8 मीटर फ़्लोटिंग ब्रिज पोंटून ब्रिज

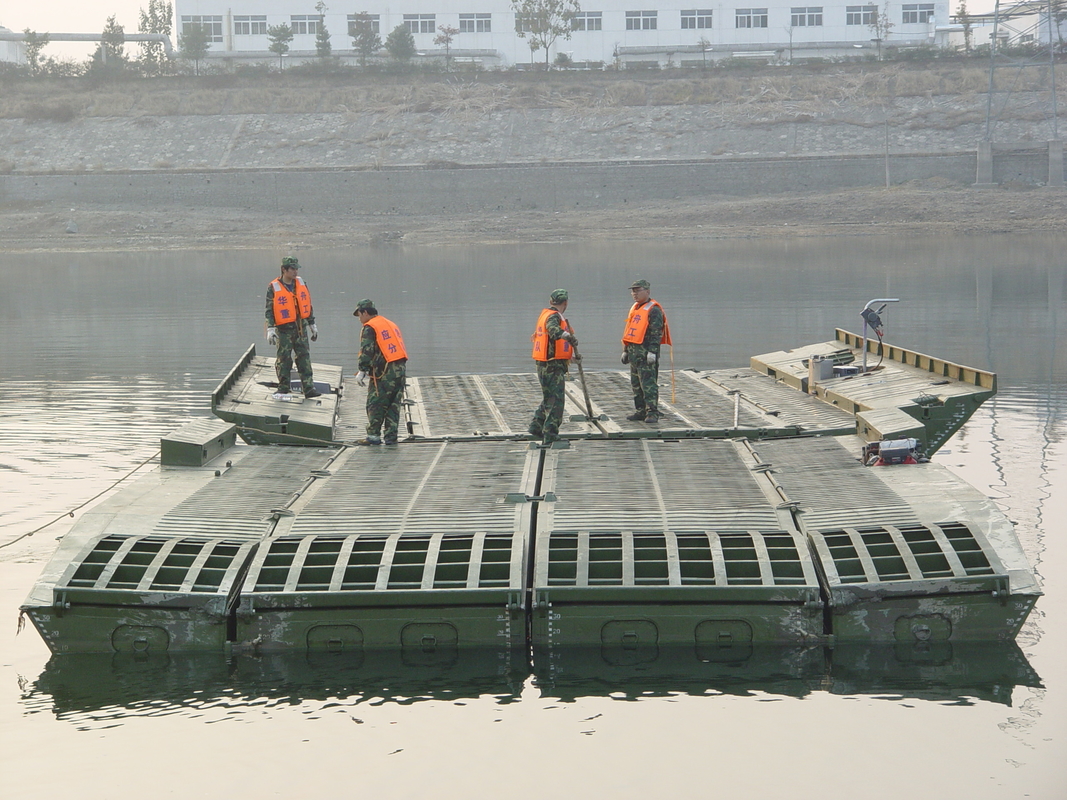

पोंटून आकार गहराई 0.8 मीटर फ़्लोटिंग ब्रिज पोंटून ब्रिज एक प्रकार का भारी पोंटून उपकरण है।फ्लोटिंग ब्रिज MLC80 को खड़ा करने के लिए यह उचित है कि ट्रैक लोड 72t या व्हील लोड 83t से कम नदियों को पार करने की गारंटी दी जाए, जिनका वर्तमान वेग 2.5m / s से कम है।पावर पोंटून ब्रिज का उपयोग 20t, 40t, 65t और 85t के परिवहन राफ्ट के रूप में भी किया जा सकता है।
पावर पोंटून ब्रिज के एक पूरे सेट में 8 आंतरिक बे (प्रत्येक आंतरिक खाड़ी 2 x OBMs से सुसज्जित है), 2 रैंप बे, 10 परिवहन वाहन और सहायक उपकरण शामिल हैं।
पोंटून आकार की गहराई का मुख्य तकनीकी डेटा 0.8 मीटर फ़्लोटिंग ब्रिज पोंटून ब्रिज
पोंटून शरीर का मुख्य आकार
चौड़ाई 8.3m
कैरिजवे चौड़ाई5 मी
प्रवाह का उपलब्ध वेग
वाहन लोडिंग 2.5m/s
ब्रिज इरेक्शन 2.5m/s
फुल लोड 2.5m/s . के साथ फेरी
डिजाइन लोड एमएलसी80
ट्रैक लोड 72t
व्हील लोड 83t
पोंटून आकार की गहराई 0.8m
|
पावर पोंटून ब्रिज के लिए निर्दिष्टीकरण |
|
|
तैरता पुल |
|
|
एक पूर्ण सेट की लंबाई |
104m |
|
भार क्षमता |
72 (ट्रैक लोड), 83t (धुरा लोड) |
|
सड़क की चौड़ाई |
5m |
|
वर्तमान वेग |
≤3.0m/s |
|
एकल पोंटून इकाई की लंबाई |
10मी |
|
रैंप ऊंचाई |
3m . से कम नहीं |
पोंटून आकार की गहराई का परिवहन वाहन 0.8 मीटर फ़्लोटिंग ब्रिज पोंटून ब्रिज
एक पूरे सेट की अवधि पोंटून आकार गहराई 0.8 मीटर फ़्लोटिंग ब्रिज पोंटून ब्रिज ट्रांसपोर्ट वाहन को 8 × 8 व्हील वाले क्रॉस-कंट्री ट्रक द्वारा परिष्कृत किया जाता है, जिसमें रैक, मोबाइल प्लेटफॉर्म, स्थिर सपोर्ट लेग, हैंगर फ्रेम, हाइड्रोलिक सिस्टम और इलेक्ट्रिकल सिस्टम होता है।
परिवहन वाहन का उपयोग आंतरिक और किनारे की खाड़ी को मोड़ने, लोड करने और परिवहन के साथ-साथ गैंगप्लैंक को परिवहन और खड़ा करने के लिए किया जाता है।
अवयव
आंतरिक खाड़ी
आंतरिक खाड़ी का उपयोग पोंटून पुल और नौका नौका के निर्माण के लिए किया जाता है।एक आंतरिक खाड़ी का वजन 10t है।यह 2 धनुष पंटून और 2 सड़क मार्ग पोंटूनों द्वारा संयुक्त है।अनफोल्डेड इंटीरियर बे का मुख्य आकार 10 मीटर लंबाई, 8.3 मीटर चौड़ाई और 1.35 मीटर ऊंचाई के साथ 5 मीटर कैरिज वे है।
ओबीएम का विस्तृत डेटा
| मद | आंकड़े |
| प्रकार | YAMAHA85AETL |
| सिलेंडर की संख्या | 3 |
| विस्थापन (सेमी3) | 1140 |
| व्यास और स्ट्रोक (मिमी) | 82×72 |
| आउटपुट (किलोवाट/एचपी) | 62.5/85.0 |
| अधिकतम घुमाएँ गति (आरपीएम) | 4500-5500 |
| संपीड़ित दर | 5.1 |
| संचरण अनुपात | 13:26(2.0) |
| ऑपरेशन प्रकार | लाइन रिमोट कंट्रोल |
| तेल आपूर्ति | पूर्व मिक्स |
| आवर्तित्र | 10:00 पूर्वाह्न |
| तेल टैंक क्षमता | 35ली |
रैंप बे
रैंप बे का उपयोग पोंटून पुल के किनारे के हिस्से या नौका नौका के किनारे के छोर के रूप में किया जाता है।अनफोल्डेड रैंप बे का वजन 10 टन है जो 10 मीटर लंबाई, 7.24 मीटर चौड़ाई, 1.03 मीटर ऊंचाई बो पोंटून और 0.8 मीटर ऊंचाई रोडवे पोंटून है।
चाइना हार्ज़ोन दुनिया भर में सबसे अधिक पेशेवर "पोंटून ब्रिज" निर्माताओं में से एक है और हम हमेशा अपने ग्राहकों को अपनी सर्वश्रेष्ठ सेवा और उत्पाद प्रदान करने का प्रयास करते हैं।अब तक एशिया, अफ्रीका और लैटिन अमेरिका के 40 से अधिक देशों ने हमारे उत्पादों को खरीदा है, जिनमें म्यांमार, थाईलैंड, पेरू, इक्वाडोर, सूडान, पाकिस्तान, लाओस आदि शामिल हैं।
उद्धरण की पेशकश करने से पहले, हमें सटीक उपयोग की स्थिति जानने की जरूरत है ताकि हम एक उचित तकनीकी विनिर्देश का प्रस्ताव कर सकें।इस पर, कृपया निम्नलिखित जानकारी को यथासंभव विस्तृत रूप से प्रदान करें:
कृपया बेझिझक हमसे संपर्क करें यदि आपके कोई प्रश्न हैं।
